CD-S2100

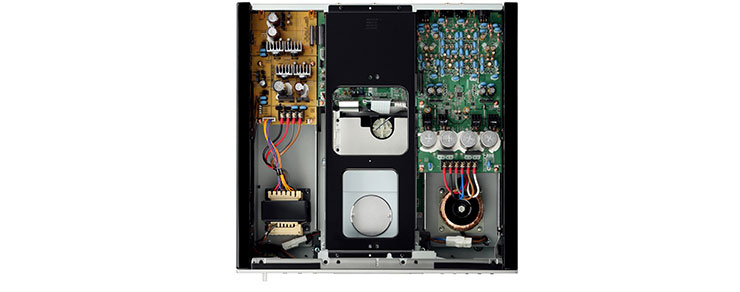

O CD-S2100 tem uma construção completamente simétrica: o mecanismo de carregador rotativo é no centro, a fonte dealimentação digital e placa de circuito são do lado esquerdo e o análogo de alimentação e placa de circuito estão à direita. Isolar completamente a unidade digital e a analógica unidade elimina impactos negativos de interferência entre os circuitos,e alcançar o equilíbrio do peso ideal. O quadro do centro que se estende da parte dianteira à parte traseira do corpo e do painel frontal de alumínio espessura de 5mm (1/4") aumenta a rigidez do chassi inteiro e garante a reprodução de disco estável.

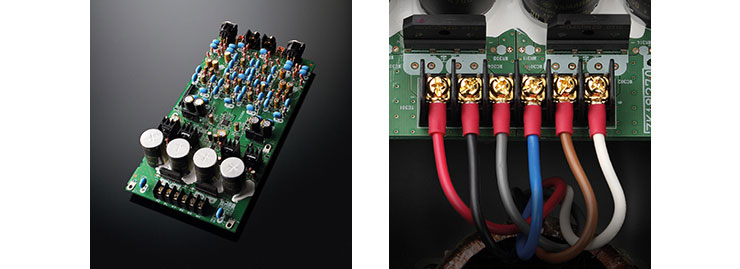

O design interno do CD-S2100 não separa as placas de circuito de fornecimento de potencia, incluem o transformador de potência; os capacitores de bloco são montados diretamente sobre as respectivas placas de circuito digital/analógico. Assim, uma configuração de placa original, que integra os circuitos de fornecimento de energia foi adotada. Eliminando a cablagem que alimenta os circuitos para cada placa de circuitos e montagem diretamente têm o benefício da reduçãoda na perda de ligação, bem como a realização de baixa impedância. Além disso, a cablagem do transformador utiliza as mesmas ligações tipo parafuso que tem a placa companheira A-S2100 com amplificador integrado. Ligado diretamente sem solda atinge o ponto de contato sem perda total e baixa impedância. O sinal é transmitido para o amp sem perda de qualquer informação que tenha sido lida, entregando a reprodução de som cheio com uma sensação de libertação de energia — o objetivo mais abrangente da série S2100.

Para eliminar completamente a perda de sinal de áudio, o CD-S2100 adota uma configuração de circuito inovador para o circuito analógico. O sinal do conversor D/A é convencionalmente saída como um sinal analógico através de um circuito de conversão I/V configurado em múltiplos estágios. No entanto, no CD-S2100, o sinal é emitido por uma configuração defase única, com base em um design discreto do circuito de conversão de I/V. Nesta configuração de estágio único com alta taxa de cobertura, reduz a perda de sinal de áudio em relação a um circuito de configuração de vários estágios e a baixa o NFB (Feedback negativo), eliminando qualquer supressão sónica, resultando num som natural, espaçoso. Os circuitos para além deste conversor D/A realizar uma transmissão equilibrada com uma configuração de circuito marcada pela mais simétrica e menos lados. Usar uma ligação equilibrada com o A-S2100 flutuante e amplificador de potência equilibrada permite desfrutar de reprodução de som profundamente puro sem qualquer impacto da perda de transmissão.

O CD-S2100 adoptou um método gémeo na fonte do transformador de potencia, completo com transformadores da fonte de alimentação separada, dedicada para os circuitos digitais e analógicos. Isolar os circuitos digitais e analógicos, começando com o passo do transformador elimina a deterioração de qualidade de som provocada pela interferência e ruído entre as unidades de digitas e analógicos — um problema que ocorre quando eles compartilham a mesma fonte de alimentação. Isso resulta num baixo excepcionalmente claro, menor ruído de reprodução de áudio analógico. Além disso, o transformador de alimentação para o circuito analógico é um transformador toroidal que fornece alimentação estável com baixo fluxo magnético do escapamento, e o enrolamento, estabilizado do circuito de alimentação é completamente isolado sobre os lados esquerdo e direito. Isto atinge separação superior — um ponto particularmente importante em áudio Hi-Fi.

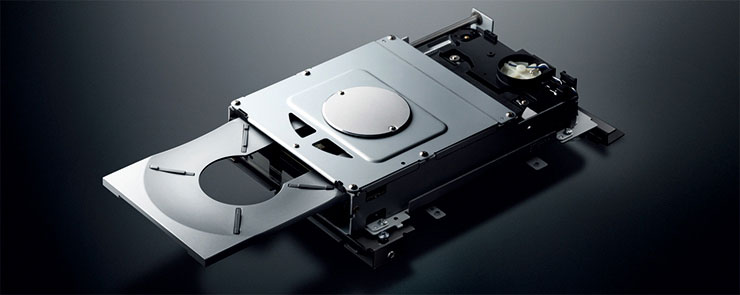

O CD-S2100 é equipado com o mesmo mecanismo de unidade como o modelo Yamaha CD-S3000, a fim de realizar a leitura de alta precisão da vasta quantidade de dados de áudio gravados num disco. E o mecanismo do carregador está firmemente ligado ao chassis através da instalação de ferro grosso e pesado, especialmente dobrados 1,6 mm (1/16"), reforçando as âncoras na frente e por trás do mecanismo do carregador, eliminando a transmissão da vibração causada pela rotação do disco para a placa de circuito. No processo de montagem do CD-S2100, depois foi anexado ao chassi, o mecanismo de movimentação horizontal ajuste fino de cada âncora é executado cuidadosamente. Enquanto isto é problemático, mostra o compromisso da Yamaha para proporcionar o máximo em sinal precisa ler. Eliminando até mesmo a menor inclinação do mecanismo, este alcança leitura ultra-precisas e rotação estabilizada. Reduzindo a carga do servo que conduz a carrinha e reduzindo o impacto da mudança de amperagem servo do sinal, consegue ler o sinal limpo com pouco impacto de ruído — a artista já gravou todas as nuances de desenho.

A bandeja do CD é feita de alumínio de alta rigidez, reduzindo vibrações secundárias devido à ressonância do disco e o motor de alta velocidade de giro do disco, resultando em melhor precisão de leitura de sinal áudio e uma gestão mais silenciosa. Além do design inteligente e textura luxuosa, já foi aperfeiçoada a acção de abertura/fecho, adicionando uma unidade especialmente concebidos metálicas, alcançar a operação mais suave e gentil. Foi feito um grande esforço para dar á unidade uma excelente gestão que combina perfeitamente com a qualidade de som superior.

O conversor D/A para o CD-S2100 é a ES9016 da ESS Technology, Inc. Selecionamos isto após um exame cuidadoso de todos os pontos — não apenas sua alta precisão de processamento de áudio de 32 bits, mas também a capacidade de lidar com grandes quantidades de dados de áudio, força no registo baixo e alta qualidade definição no registo elevado. Desde que o conversor D/A interno gera seu próprio relógio mestre, uma função de eliminação de Jitter original também está incluída, permitindo a conversão D/A com um extremo baixo impacto do jitter de relógio. Além disso, um conversor D/A 8 canais está alojado dentro do chip e se aplica a dupla gestão diferencial usando conversores D/A 4 canais nos lados direito e esquerdos, respectivamente. Ele oferece excepcional desempenho elevado e alta qualidade sinal de saída com a relação sinal ruído superior desde que emprega um circuito de processamento de sinal analógico com configuração equilibrada.

Para melhor apreciação de fontes de áudio de alta resolução de hoje, projetamos o CD-S2100 com superior conversão D/A e equilibrado no sinal de saída e é equipado com uma função built-in da USB DAC, que permite a entrada direta de áudio digital (a partir de um computador, etc.). O USB DAC emprega um IC original, desenvolvido especificamente para a Yamaha. Tem um relógio interno do mestre e pode realizar transmissão baixo jitter. O CD-S2100 suporta o protocolo ASIO 2.3 para aproveitar a qualidade do som da função USB DAC. O protocolo ASIO 2.3 é um protocolo padrão para áudio digital de uso profissional ou DTM, com uma vantagem significativa qualidade de som: a capacidade de atingir o atraso menor e maiorrendimento do que com um driver de som de sistema operacional padrão. O software de driver é o ASIO 2.3 Yamaha Steinberg USB Driver e permite a reprodução de alta qualidade de dados de áudio digital armazenados para computador.A unidade é compatível com áudio digital de até 192 kHz/24 bits de resolução e suporta a reprodução nativa DSD.
*O software está disponível como um download gratuito do site da Yamaha.

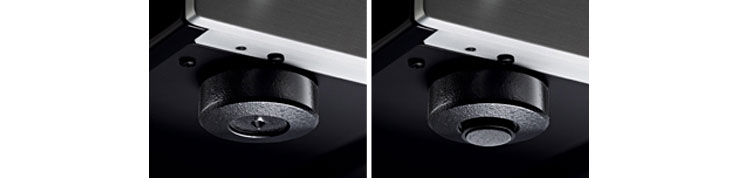

Os isoladores são partes cruciais desse bloco fora as vibrações. Adoptarem pernas de metal originais da Yamaha, a fim de maximizar o desempenho do controle de vibração. O utilizador pode selecionar o ponto de instalação aplicando os picos fornecidos ou isolamento de avião com as almofadas fornecidos e usá-los combinados com um rack de bloqueio, se desejado.

Dentro e fora, o CD-S2100 totalmente demonstra compromisso da Yamaha para artesanato e sua longa história comoum principal fabricante de instrumentos musicais. Nas conexões entre o painel frontal e a madeira de lado, uso magistral da avançada tecnologia de processamento lindamente integra madeira, metal e materiais diferentes. Na bandeja do CD, o fosso entre o painel frontal e a bandeja é uniformemente preciso. Unidade de exposição com design de meio-espelho, com informações de faixa exibidas de forma muito bonita durante a reprodução de CD, e ao mesmo tempo, quando a fonte de alimentação está desligada, harmoniza-se lindamente com o acabamento de face de alumínio do painel frontal.

O controle remoto fornecido destina-se da mesma forma como o painel de alumínio do CD player em si, com uma disposição de botões simples, fácil de entender e textura metálica linda. Além do básico CD seleção faixa e controles de player, este também pode ser usado para ajustar o volume e mudar as fontes de entrada sobre a placa integrante A-S2100.
